Beschreibung
Die bewährte Kopfstellentechnik bietet alle Möglichkeiten zur Umsetzung von Signalen in modernen TV- Kabelanlagen.

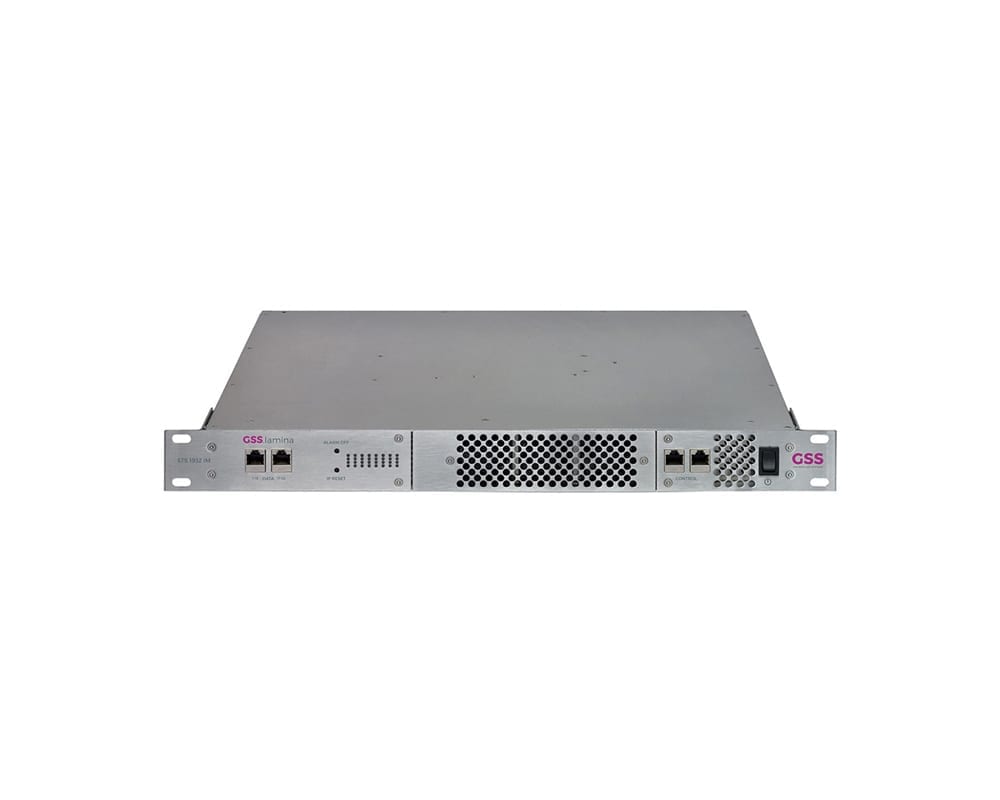

Die GSS.lamina Typ STS 1932 IPM ist eines der ersten beiden Produkte der neuen, zukunftsträchtigen Kopfstationsfamilie, die sukzessive erweitert wird. Sie wandelt 32 DVB-S2-Signale direkt in 32 MPTS-Streams zur Einspeisung in ein IPTV-Netzwerk um.
Die Modelle der GSS.lamina-Serie sind in einem Gehäuse mit 19“ Breite und 1 HE realisiert worden. Sie sind mit einem redundanten Netzteil ausgestattet. Über 8 Eingänge können die Satelliteneingangssignale an die 32 Eingangstuner verteilt werden. Durch Vorschalten des Unicable-Multischalters SUCP 516 kann die Anzahl der Satelliteneingänge auf bis zu 32 erweitert werden.
Merkmale:
- 8 Satelliten-ZF-Eingänge
- Erweiterung auf bis zu 32 Satelliten-ZF-Eingänge durch Vorschalten von Unicable-Multischalter SUCP 516
- 32 DVB-S2-Tuner mit 16/32APSK-Unterstützung
- LAN-Ausgänge zur Ausgabe der MPTS-Streams
- Programmfilter zum Ausblenden von einzelnen Programmen
- Lüfterkühlung
- Warn-Email bei Ausfall von Transpondern, Lüftern oder Netzteil
- Weltweiter Zugriff über OpenVPN-Verbindung
- HTML-Bedienoberfläche
- Option: Mediaplayer
| HF-Eingang DVB-S2 | |
|---|---|
| Frequenzbereich | 950 – 2.150 MHz |
| Pegelbereich | 60 – 80 dBμV |
| DVB-S-Modi | QPSK 1/2, 2/3, 3/4, 5/6, 7/8 |
| DVB-S2-Modi | QPSK 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16APSK 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK 3/4, 4/5, 5/6, 8/9, 9/10 |
| Symbolrate DVB-S | QPSK: 1–45 MSymb/s |
| Symbolrate DVB-S2 | QPSK: 4,5 – 45 MSymb/s 8PSK: 4,5 – 45 MSymb/s 16APSK: 4,5 – 39 MSymb/s 32APSK: 4,5–32 MSymb/s |
| LAN-Ausgang | |
| Standard | 1000-Base-T |
| Datenrate | ≤ 800 MBit |
| Protokolle | UDP, RTP |
| Anschlüsse | |
| Satelliteneingänge | 8 F-Buchsen |
| LAN | 2 RJ45-Buchsen (Ausgang) 2 RJ45-Buchsen (Bedienung) |
| Allgemein | |
| Netzteile | 2 (im Betrieb einzeln austauschbar) |
| Versorgungsspannung | 100 – 130 V AC, 190 – 250 V AC, 50/60 Hz |
| Leistungsaufnahme | typ. 60 W (ohne LNB-Speisung), |
| Zulässige Umgebungstemperatur | 0 °C bis +50 °C |
| Abmessungen in mm (B x H x T) | 490 x 44,5 (1 HE) x 490 |
| Gewicht | ca. 5,6 kg |
