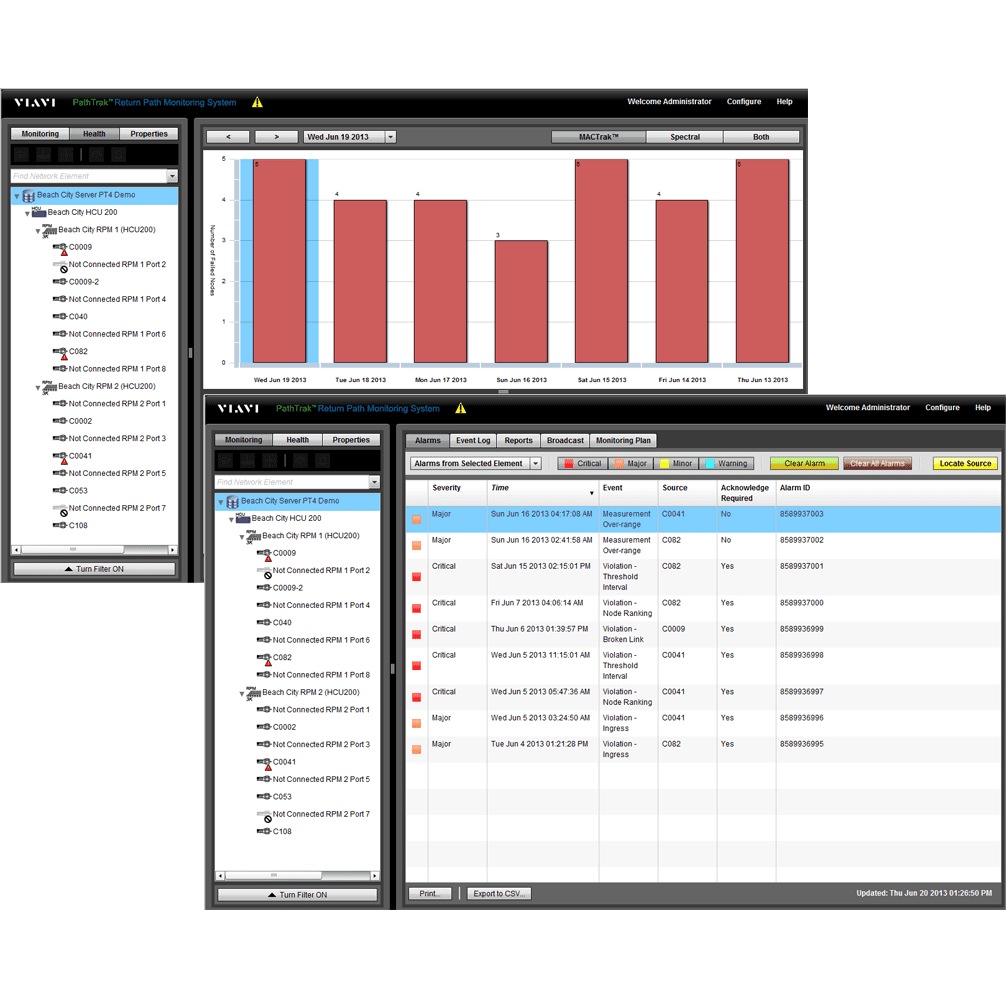

Die neue Anwenderlösung für Rückkanal-Monitoring
Anforderungen an das PC-System für PathTrak 4.x
- Hardware 64-Bit
- Betriebssystem: Microsoft® Windows® 2008 / Microsoft® Windows® 2012 Server / Datenbank MySQL
Funktionen
- Überwachung der Systemparameter
- Monitoring des HF-Spektrums inklusive der Grenzwertdarstellung für Node Ranking, Leitungsunterbrechungen, Einstrahlungssicherheit und CPD HF Spektrumanalysator (bis zu 8 Streams gleichzeitig pro RPM-Karte/HCU-200) pro RPM-Karte/HCU-200)
- QAMTrak™ und MACTrak™ Analysator für die Anzeigen von Störungen in Trägerpegeldifferenz, Mikroreflexionen, Inband-Frequenzgangstörungen, Gruppenlaufzeit, Störeinstrahlungen unter Träger und Impulsrauschen
- Livedarstellung der Konstellationsdiagramme für alle, alle entzerrten und alle unentzerrten Symbole
- LivePacket™, demoduliert DOCSIS Rückwege in Echtzeit
- Durch die Innenband-Analyse der Rückwegsignale inkl. Decodierung der MAC Adressen wird aus dem PathTrak ein hochprofessionelles Monitoring- und Analysesystem.
- MACTrak™ erkennt die MAC Adresse der ankommenden Datenpakete
- MACTrak™ Leistungsindex aufgeschlüsselt nach Downstreamkanal für jeweils 15-minütige Überwachungszeiträume inklusive einer Langzeitanalyse
- Erweiterte Alarmierungsansicht betreffs der Art des Alarms, Zeit und Lage im Spektrum
- Integritätsanzeige und Ergebnisanalyse für bis zu 8 Tage rückwirkend erstellt für den PathTrak Server, die HCU, die RPM-Karten oder die Ports basierend auf den Ergebnissen der Spektrums- und MACTrak™-Analysen
- Ereignisprotokollierung für bis zu 6 Monaten rückwirkend
- Berichtserstellung
- Erstellung und Zuordnung von Monitoringplänen
- FieldView und FieldViewQAM™ Funktionen für die Nutzung der Ergebnisse mittels DSAM (bis zu 4 Streams gleichzeitig per RPM-Karte/HCU-200)
- AndroidApp für Spektrumanalyse
- Verbesserte Hardware-Komponenten- und Nutzerverwaltung
- Konfiguration der Systemgröße in Abhängigkeit von der zu überwachenden Port-Anzahl
- Keine Veränderungen in der Überwachungshardware

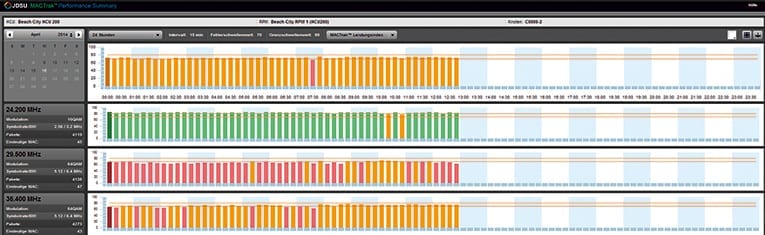

VIAVI MACTrak-Performance-Monitoring
Eine wesentliche Erweiterung des PathTrak Rückkanal-Monitoring-systems ist MACTrak™-Performance Monitoring. MACTrak™-Performance Monitoring speichert MACTrak™-Daten in einer MySQL-Datenbank. MACTrak™-Performance Monitoring ermöglicht ein Node-Ranking, also eine Qualitätsanalyse aller DOCSIS-Signale auf einem Port des CMTS.
Der Node-Performance-Index basiert auf der Auswertung des Carrier-Performance-Indexes welcher Code-Word-Errors (korrigiert/unkorrigiert), equ./unequ. MER, Impulsrauschen und weitere Parameter über einen Zeitraum von 15 Minuten analysiert und dokumentiert. Der Node-Performance-Index wird ebenfalls für den Zeitraum von 15 Minuten analysiert und dokumentiert. Der Carrier-Performance-Index bezieht sich dabei auf die jeweilige Up-Stream-Frequenz, welche am Node (CMTS-Port) ausgewertet wird.
Mit MACTrak™-Perfomance Monitoring wird der Nutzer in die Lage versetzt, zeitgenau die Zustände im Netz zu analysieren und kann seine Service-Kräfte entsprechend zeit- und zielgenau einsetzen, was zu einer deutlichen Kostenoptimierung beiträgt.
MACTrak™-Performance Monitoring ist optionaler Bestandteil des PathTrak Rückkanal-Monitoring-Systems.
