Beschreibung

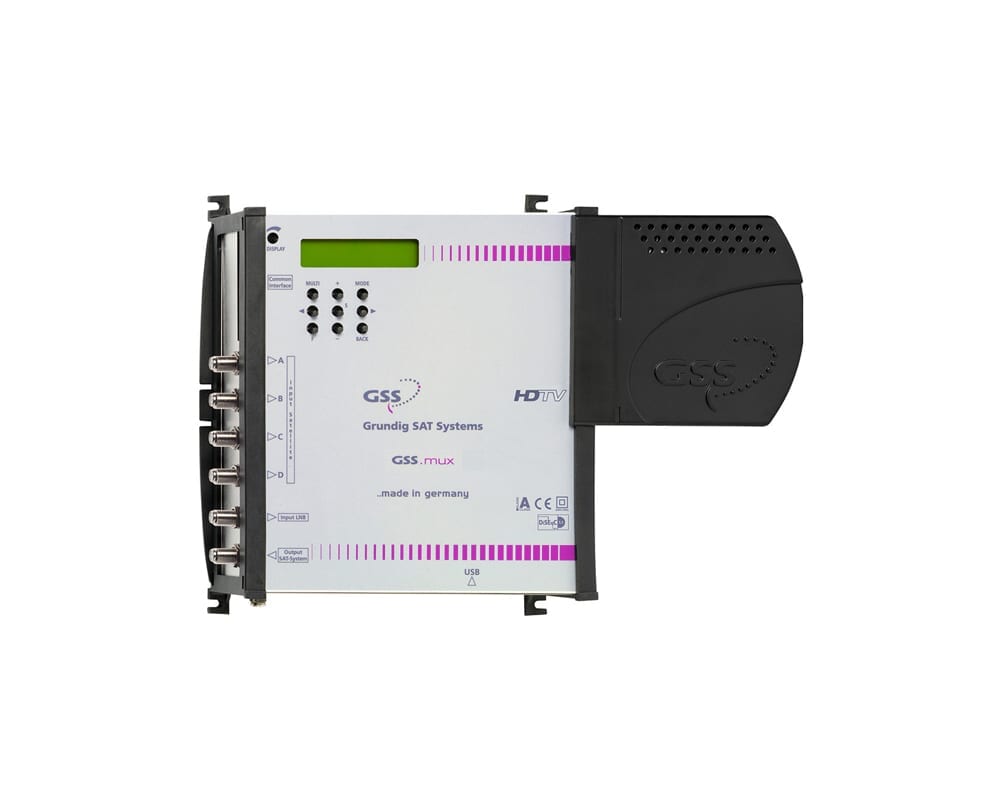

Das Gerät entschlüsselt Programme aus max. 4 Transpondern und erzeugt daraus einen neuen DVB-S-Transponder.
Erstmalig kann es mit dem GSS.mux jedem an der Satellitenanlage angeschlossenen Zuschauer ermöglicht werden, keine eigene Smartcard mehr einsetzen zu müssen. Die ausgesendeten verschlüsselten Programme sind über den GSS.mux frei empfangbar. Dadurch können auch Empfänger ohne Common Interface diese Programme empfangen. Somit genügt eine Smartcard in einem Verteilnetz mit beliebig vielen Nutzern – eine einfache und kostengünstige Lösung.
Merkmale:
- 4 SAT-ZF-Eingänge
- 4 Tuner
- Ein LNB-Durchschleifeingang
- 1 SAT-ZF-Ausgang
- Ausgangspegel einstellbar
- CI-Schacht
- mehrere Programme entschlüsselbar (abhängig von CA-Modul*)
- *8 Programme getestet mit „Neotion – ORS Irdeto Professional CI Modul“
- DiSEqCTM 1.1
- max. 60 mA
- 16 Satelliten mit 4 Ebenen
- ASI-Eingang (ASI oder Tuner D)
- ASI-Ausgang
- Optionales Zubehör
- Tiefpassfilter für
- 1920/2120 MHZ –30dB
| HF-Eingang DVB-S2 | |
|---|---|
| Frequenzbereich | 910 – 2.150 MHz |
| Pegelbereich | 60 – 80 dBμV |
| DVB-S-Modi | QPSK: 1/2, 2/3, 3/4, 5/6, 7/8 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10 |
| Symbolrate DVB-S | QPSK: 1 – 53 MSymb/s |
| Symbolrate DVB-S2 | QPSK: 1 – 53 Msymb/s 8PSK: 1 – 45 Msymb/s 16APSK: 1 – 35 Msymb/s 32APSK: 1 – 28 Msymb/s |
| DiSEqC 1.1 | 16 Satellitenebenen, max. 60 mA |
| HF-Ausgang | DVB-S |
| Frequenzbereich | 950 – 2.250 MHz |
| Symbolrate | 1 – 45 MSymb/s |
| Ausgangspegel | 48 – 95 dBμV |
| Ausgangsimpedanz | 75 Ω |
| Anschlüsse | |
| Satelliteneingänge | 4 F-Buchsen |
| HF-Ausgang | 1 F-Buchse |
| LNB-Durchschleifeingang | 1 F-Buchse |
| ASI-Eingang | 1 BNC-Buchse |
| ASI-Ausgang | 1 BNC-Buchse |
| Software-Update | Micro-USB |
| Common Interface | 1 |
| Allgemein | |
| Versorgungsspannung | 220 – 240 V AC, 50 / 60 Hz |
| Abmessungen in mm (B x H x T) | 220 x 290 x 60 |
| Gewicht | ca. 1,3 kg |
